1、85、86脚连接继电器的线圈,由开关控制。

2、30是主线继电器的主接触点,电源脚(常火)与87a是常闭合的。打开开关,线圈产生磁场吸下触点，30就离开87a，与87闭合。

3、87A是常闭，就是 85 86之间没电流时与30接通，如果85、86断开，30与87断开同时与87a相通。

汽车五脚继电器有多种接法,以实现不同的控制。

扩展资料

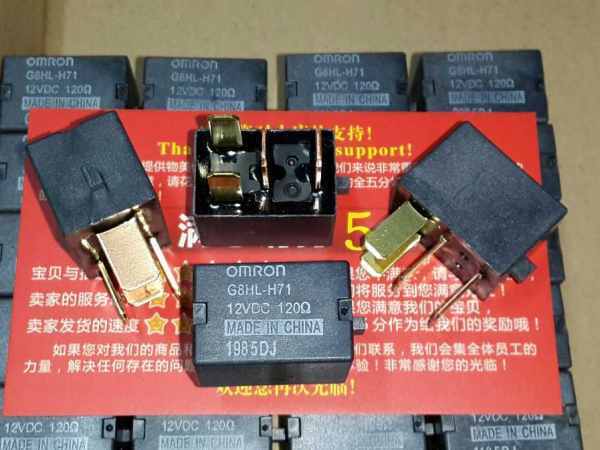

汽车继电器由磁路系统、接触系统和复原机构组成。 磁路系统由铁心、轭铁、衔铁、线圈等零件组成。 接触系统由静簧片、动簧片、触点底座等零件组成。 复原机构由复原簧片或拉簧组成。

红色、黄色、绿色用作火线， 蓝色用作零线，黄绿相间的用作地线。这是国家标明的，所以一般通过继电器电线的颜色你就可以分辨火线和零线，有的继电器标注的有接线对应正负或数字85（搭铁-负极）、86（驱动开关电源-火线）、30（电瓶端非ACC输入电源-火线）、87（继电器输出端通电常开-火线）、87a（继电器输出端通电常闭-火线）。
